●鋼號：NCF718
●鋼種：時效硬化型鎳基合金
●鋼組：鉻鎳鐵系列
●標準號（年份）：
JIS G4901-2008鋼棒
JIS G4902-1991鋼板
●出廠狀態(tài)：退火狀態(tài)交貨。
●生產廠家：日本進口、撫順。
●NCF718化學成分規(guī)范:
備注：具體化學成分以質保書為準。
碳C：≤0.08
硅Si：≤0.35
錳Mn：≤0.35
磷P：≤0.015
硫S：≤0.015
鉻Cr：17.0-21.0
鎳Ni：50.00-55.00
銅Cu：≤0.30
鋁Al：0.20-0.80
鈦Ti：0.65-1.15
鐵Fe：余量
鉬Mo：2.80-3.30
鈮Nb+鉭Ta4.75-5.50
硼B(yǎng)：≤0.006
●NCF718力學性能規(guī)范:
備注：具體力學性能以質保書為準。
屈服強度（σs/MPa）：≥1035
抗拉強度（σb/MPa）：≥1240
斷后伸長率（δ5/%）：≧12(截面：小于100mm)
斷后伸長率（δ5/%）：≧10(截面：100-250mm)
硬度：331HBW
●NCF718固溶+時效處理工藝：
固溶處理≥925-1010℃快冷。
時效處理后，于705-730保溫8h，爐冷至610-630，再于該溫度時效后空冷，總時效時間為18h。
●NCF718用途：
NCF718用于深冷下（-196至-253℃）的高強度結構材料，以及350-700℃工作的抗氧化熱強材料，反應堆中的抗輻照結構材料。
●NCF718特點：
在650℃以下有屈服強度高，塑性好的特點，并有較高的耐蝕、耐輻照和抗氧化性能。焊接性好，易于成形。
●NCF718沉淀硬化鎳基變形高溫合金時效y'相析出量和析出峰值溫度。

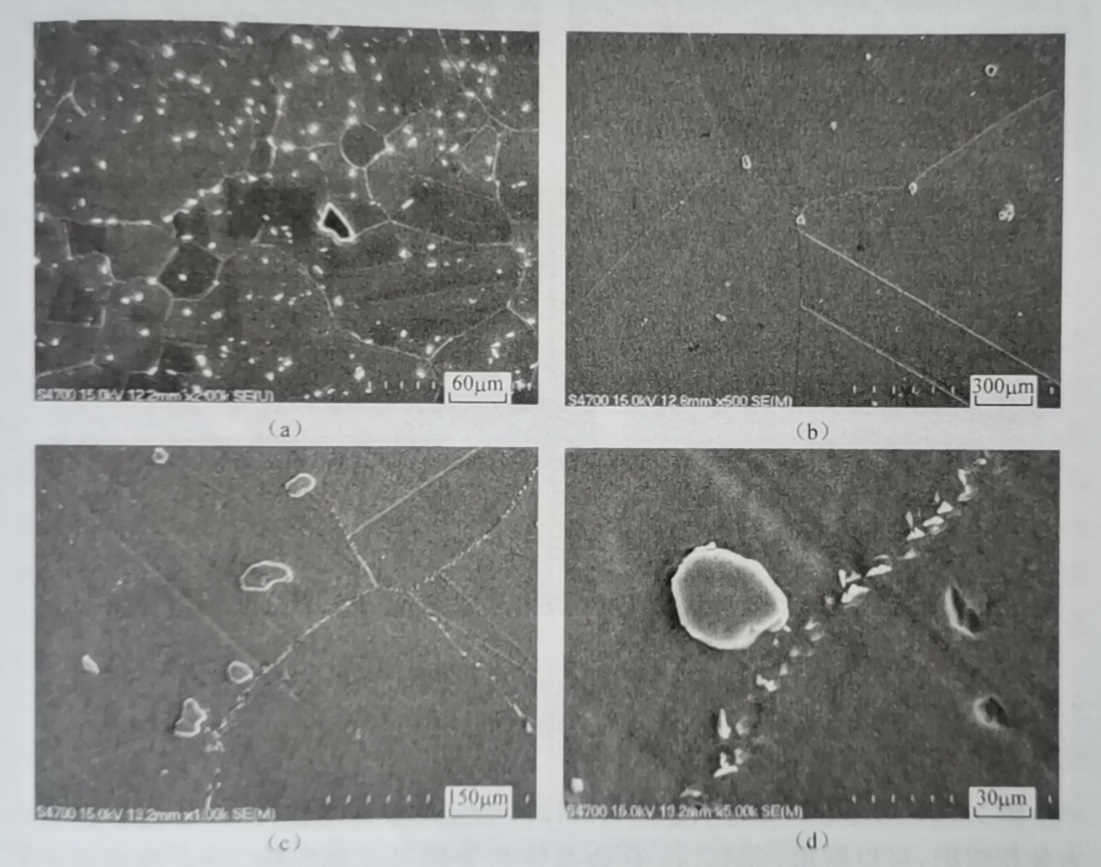

NCF718合金(相當于我國GH4169合金)是以y''和y'相復合強化的鎳基變形高溫合金,在鋁含量低于0.2%時,y'相占優(yōu)勢，而當鋁含量增加到0.5%時,y''相占優(yōu)勢。Inconel600經過固溶和時效處理后顯微組織中可以看出，原始組織由約25um的y奧氏體晶粒組成,碳化物沿晶界或晶內分布。經固溶處理后,y奧氏體晶粒變大,碳化物消失;時效處理后,片狀&相在晶界析出,且&相含量隨時效時間增加而增加。TEM結構分析表明,晶界析出&相為金屬間化合物Ni3Nb;晶內析出細小的y和y'強化相,y'相為棒狀,尺寸為納米級,電子衍射表明,y'相同樣為Ni3Nb。
現(xiàn)在咨詢
